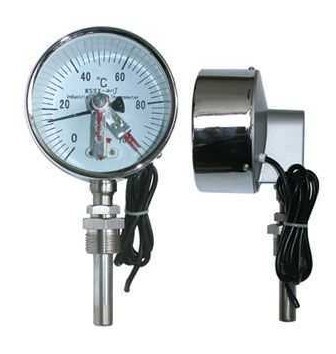

产品名称:电接点双金属温度计厂家

产品型号:

更新时间:2018-05-15

产品报价:

产品特点:我公司WSSX系列电接点双金属温度计应用于生产现场对温度需自动控制和报警。直接测量各种生产过程中-80~500℃范围内体、蒸汽和气体介质温度。电接点双金属温度计厂家

电接点双金属温度计厂家的详细资料:

关键字:电接点双金属温度计,双金属温度计,温度计



一、应用
  我公司WSSX系列电接点双金属温度计应用于生产现场对温度需自动控制和报警。直接测量各种生产过程中-80~500℃范围内体、蒸汽和气体介质温度。
特点
1、现场显示温度,直观方便;
2、具有自动切断电源和报警功能;
3、安全可靠,使用寿命长;
4、多种结构形式,可满足不同要求。

二、工作原理
WSSX系列电接点双金属温度计是利用温度变化时带动触点变化,当其与上下限触点或断开的同时,使电路中的继电器动作,从而自动控制及报警。

三、主要技术参数
1、产品执行标准:JB/T8803-1998  GB3836-83
2、标度盘公称直径:100
3、精度等级:(1.0),1.5
4、热响应时间:≤40S
5、防护等级:IP55
6、正常工作大气条件:温度-25~+55℃,相对湿度≤85%
7、设定点误差:设定点误差应不超过基本误差限的1.5倍。
8、切换差:切换差应不超过基本误差限的1.5倍。
9、切换重复性:切换重复性极限范围不大于基本误差限绝对值的1/2。

电气参数

额定功率VA

zui高工作电压V

zui大允许电流

10

220 a.c

0.7A



选型编码
1、型号命名方法


WSS



双金属温度计

 X 电接点结构
表盘公称直径-4/5 Φ100/ф150
表盘形式0 轴向(直型)
1 径向(角型)
8 万向(可调角型)
安装固定形式0 无固定装置
1 可动外螺纹
2 可动内螺纹
3 固定螺纹
4 固定法兰
5 卡套螺纹
6 卡套法兰
保护形式M 上下限
N 双上限
P 双下限



 备注:
选型须知:请提供型号、表盘直径、精度等级、安装固定形式、测温范围、保护管材质、长度或插入深度。
选型举例:万向型,表盘直径Φ100,测温范围0~400℃,1.5级,活动外螺纹M27×2,长度450mm
WSSX-481, 0~400℃,L=450, M27×2,1.5级
2、型号及规格


型号

测温范围

精度等级

保护管材料

规格

安装固定装置

WSSX-400/500

-80~+40
-40~+80
0~50
0~100
0~150
0~200
0~300
0~400
0~500

1.5

1Cr18Ni9Ti
304
316
316L
哈氏C-276

75
100
150
200
300
400
500
750
1000

无固定装置

WSSX-401/501

WSSX-480/580

WSSX-401/501

可动外螺纹

WSSX-411/511

WSSX-481/581

WSSX-402/502

可动内螺纹

WSSX-412/512

WSSX-482/583

WSSX-403/503

固定螺纹

WSSX-413/513

WSSX-483/583

WSSX-404/504

固定法兰

WSSX-414/514

WSSX-484/584

WSSX-405/585

卡套螺纹

WSSX-415/515

WSSX-485/585

WSSX-406/506

卡套法兰

WSSX-416/516

WSSX-486/586



备注:特殊形式可根据协议订货。



电接点接线方式

电接点双金属温度计厂家电接点双金属温度计厂家电接点双金属温度计厂家
