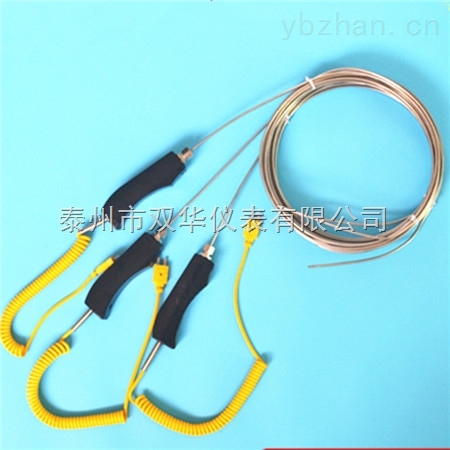

K型手柄式铠装热电偶厂家专业生产镍铬镍硅泰州双华仪表

简要描述:K型手柄式铠装热电偶一般可以测量0~1300℃范围内的气体、液体和蒸汽及固体表面或内部温度,可以配套数字仪表、记录调节仪表、PLC、数据采集器或计算机使用,作为新一代的温度传 感器,它可广泛用于冶金、石油、化工、电力、轻工、纺织、食品、国防及科研等各部门。
K型手柄式铠装热电偶厂家专业生产镍铬镍硅泰州双华仪表

  • 产品型号:K型手柄式铠装热电偶
  • 厂商性质:工程商
  • 更新时间:2024-08-21
  • 访  问  量:1590

详细介绍

品牌双华仪表

一、概述

   K型手柄式铠装热电偶是温度测量中应用zui广泛的温度器件,他的主要特点就是测吻范围宽,性能比较稳定,同时结构简单,动态响应好,更能够远传4-20mA电信号,便于自动控制和集中控制。

二、产品标准

 热响应时间不大于下表的规定:(s)

直 径(mm)

热电偶

绝缘式

接壳式

2.0

0.5

0.4

3.0

1.2

0.6

4.0

2.5

0.8

5.0

4.5

1.2

6.0

6.0

2.0

8.0

8.0

4.0

三、工作原理

是两种不同成份的导体两端经焊接,形成回路,直接测温端叫工作端,接线端子端叫冷端,也称参比端。当工作端和参比端存在温差时,就会在回路中产生热电流,接上显示仪表,仪表上就会指示出热电偶所产生的热电动势的对应温度值。K型手柄式铠装热电偶的热电动势将随着测量端温度升高而增长,热电动势的大小只和热电偶导体材质以及两端温差有关,和热电极的长度、直径无关。

K型手柄式铠装热电偶的结构原理是,是由导体、高绝缘氧化镁、外套1Cr18Ni9Ti不锈钢保护管,经多次一体拉制而成。铠装热电偶产品主要由接线盒、接线端子和铠装热电偶组成基本结构,并配以各种安装固定装置组成。

推荐使用温度

品种

套管材料

外径(mm)

使用温度(℃)

长期使用

短期使用

镍铬—镍硅

1Cr18Ni9Ti

2.0

600

700

3.0,4.0,5.0,6.0,8.0

800

900

GH3030

2.0,3.0

800

900

4.0,5.0

900

1000

6.0,8.0

1000

1100

镍铬硅—镍硅

1Cr18Ni9Ti

2.0

600

700

3.0,4.0,5.0,6.0,8.0

800

900

GH3030

2.0,3.0

900

1000

4.0,5.0

1000

1100

6.0,8.0

1100

1200

GH3039

2.0,3.0,4.0

1000

1100

5.0,6.0,8.0

1100

1200

镍铬—铜镍

1Cr18Ni9Ti

2.0

500

600

3.0,4.0,5.0

600

700

订货需知:

1、注明热电偶、分度号、使用温度范围。

2、热电偶点数、热电偶保护管材质、直径、长度等。(保护管总长L=l 150,特殊插入深度及其保护管材质可按协议定货)

3、有紧固件、法兰装置的,需要提供先关尺寸。
